Obstacle Evaluation

On-Line 고도제한 분석 서비스

사용자가 직접 장애물 위치 지정 후 비행안전구역 내 위치와 고도제한을 확인할 수 있는 신개념 고도제한 분석 온라인 서비스

• 비행안전구역 내 장애물을 설치하기전에 반드시 확인해야하는 고도제한을 실시간으로 확인

• 고도제한 위치를 직접 지정할 수 있으며, 비행안전구역과 고도침범 여부를 확인할 수 있는 온라인 서비스

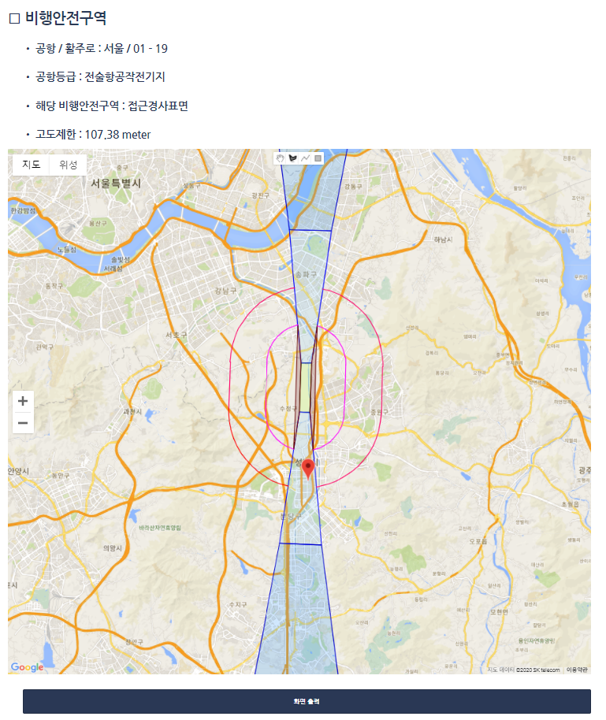

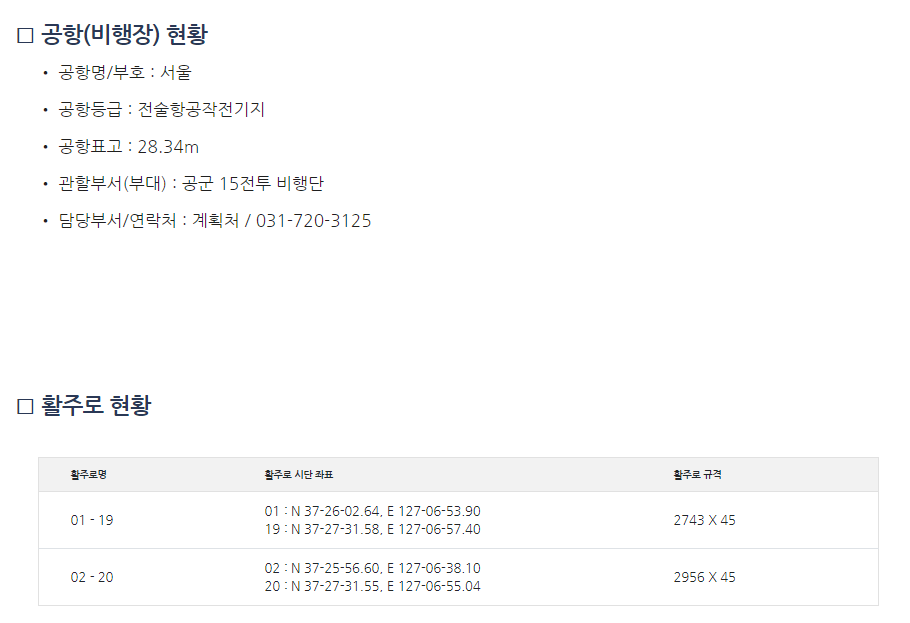

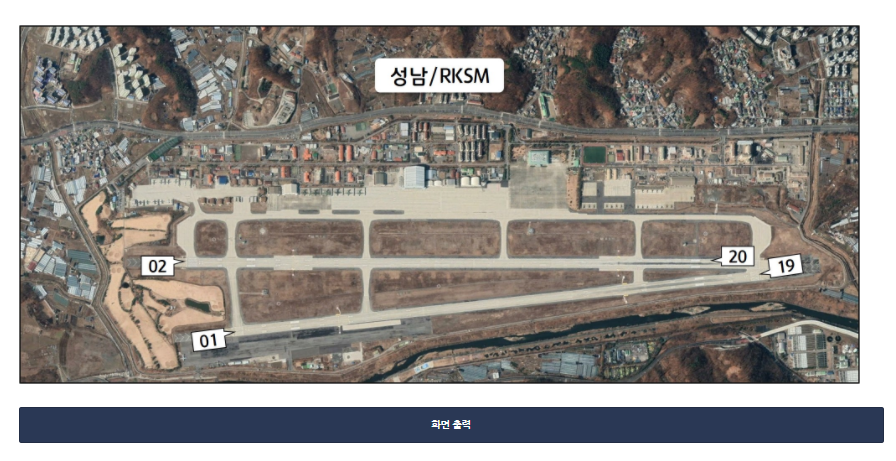

• 관할부대와 활주로, 부지 위치, 비행안전구역, 고도제한 및 침범 현황 확인

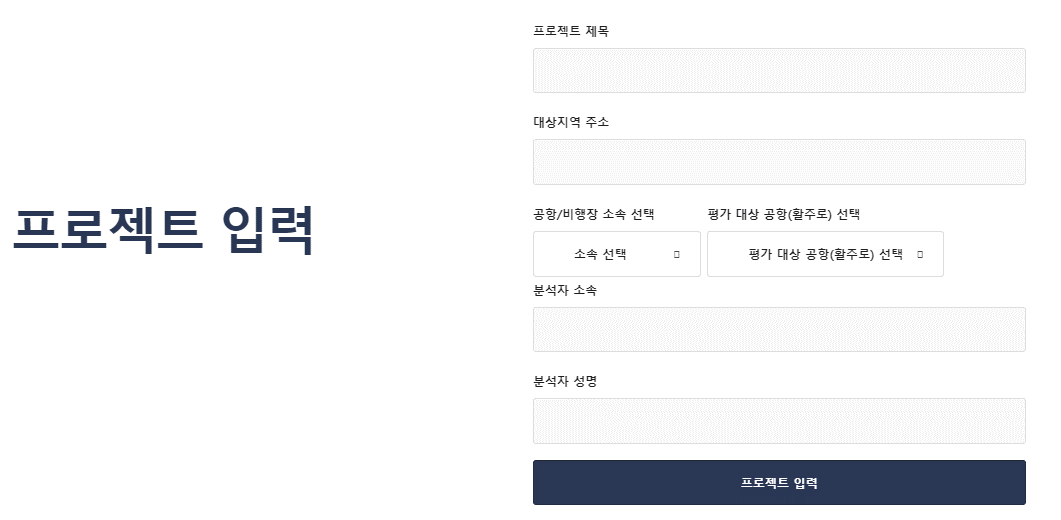

- 프로젝트 제목 : 사업명

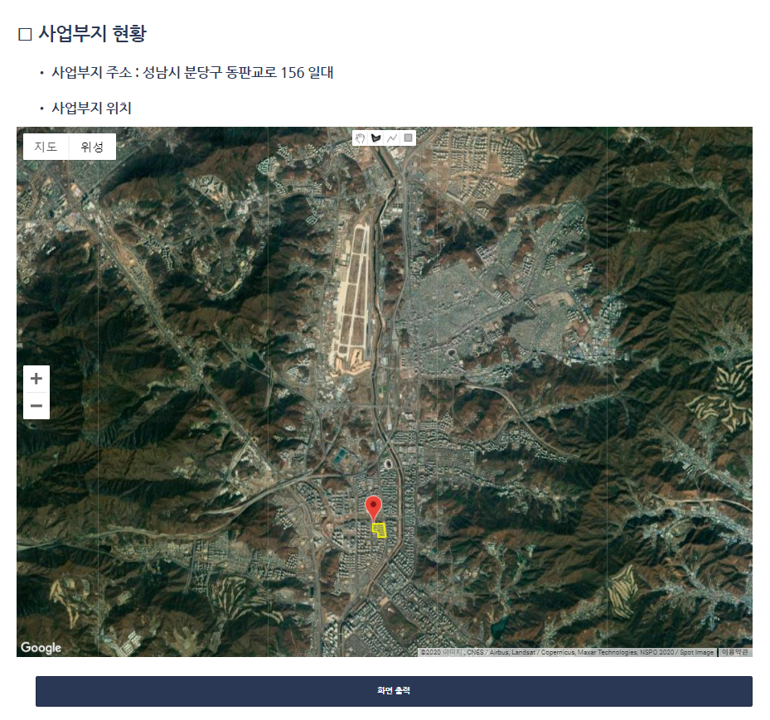

- 대상지역 주소 : 사업부지 주소지

- 공항/비행장 소속 : 민간(공항공사) 또는 군(공군, 육군, 해군/해병대) 선택

- 평가 대상 공항(활주로)선택 : 해당 공항과 활주로 선택

※ 활주로가 2본이상 설치된 경우 장애물과 가까운 쪽 활주로 선택

- 분석자 소속 : 담당자 소속 입력

- 분석자 성명 : 담당자 성명 입력

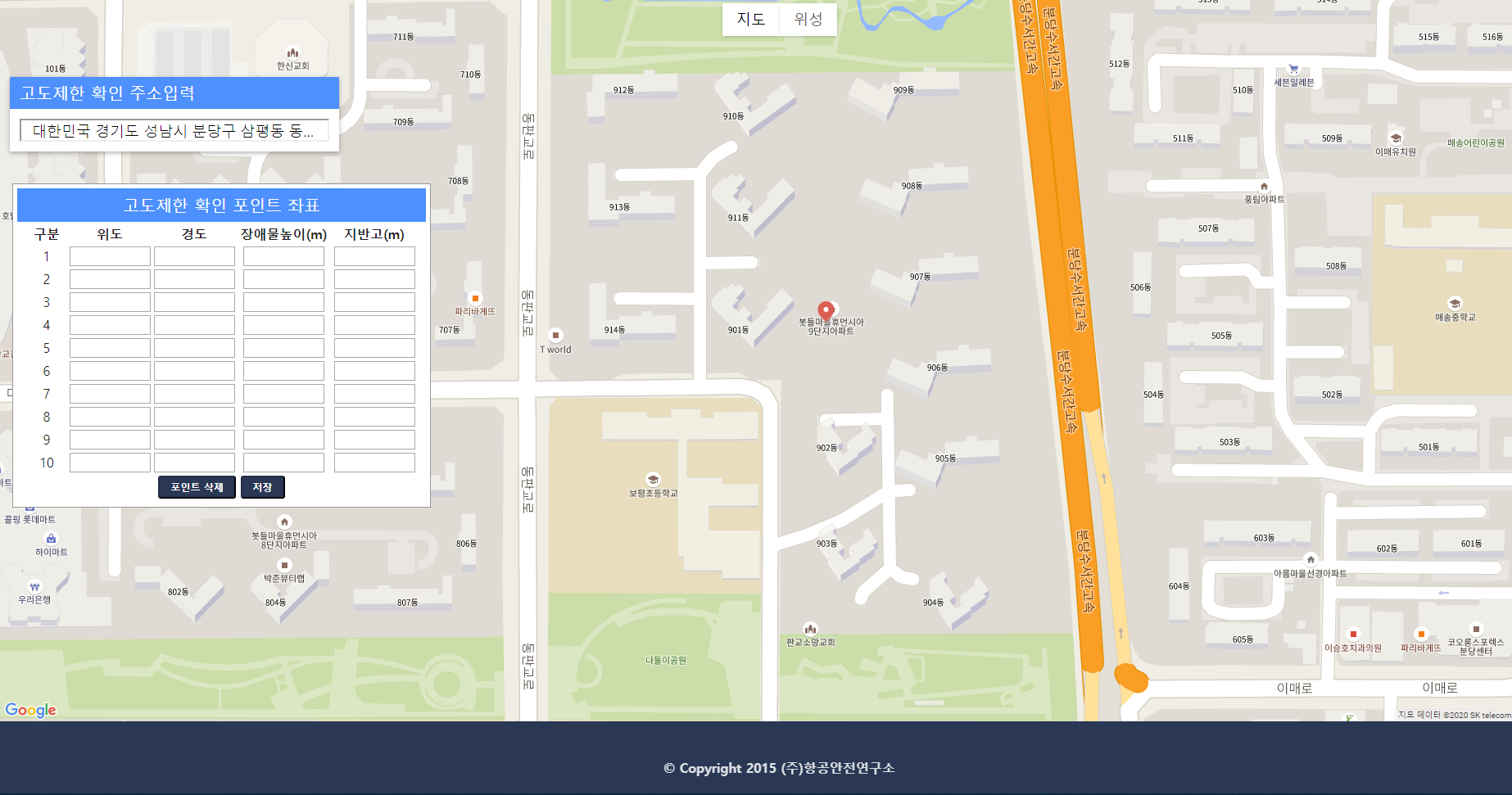

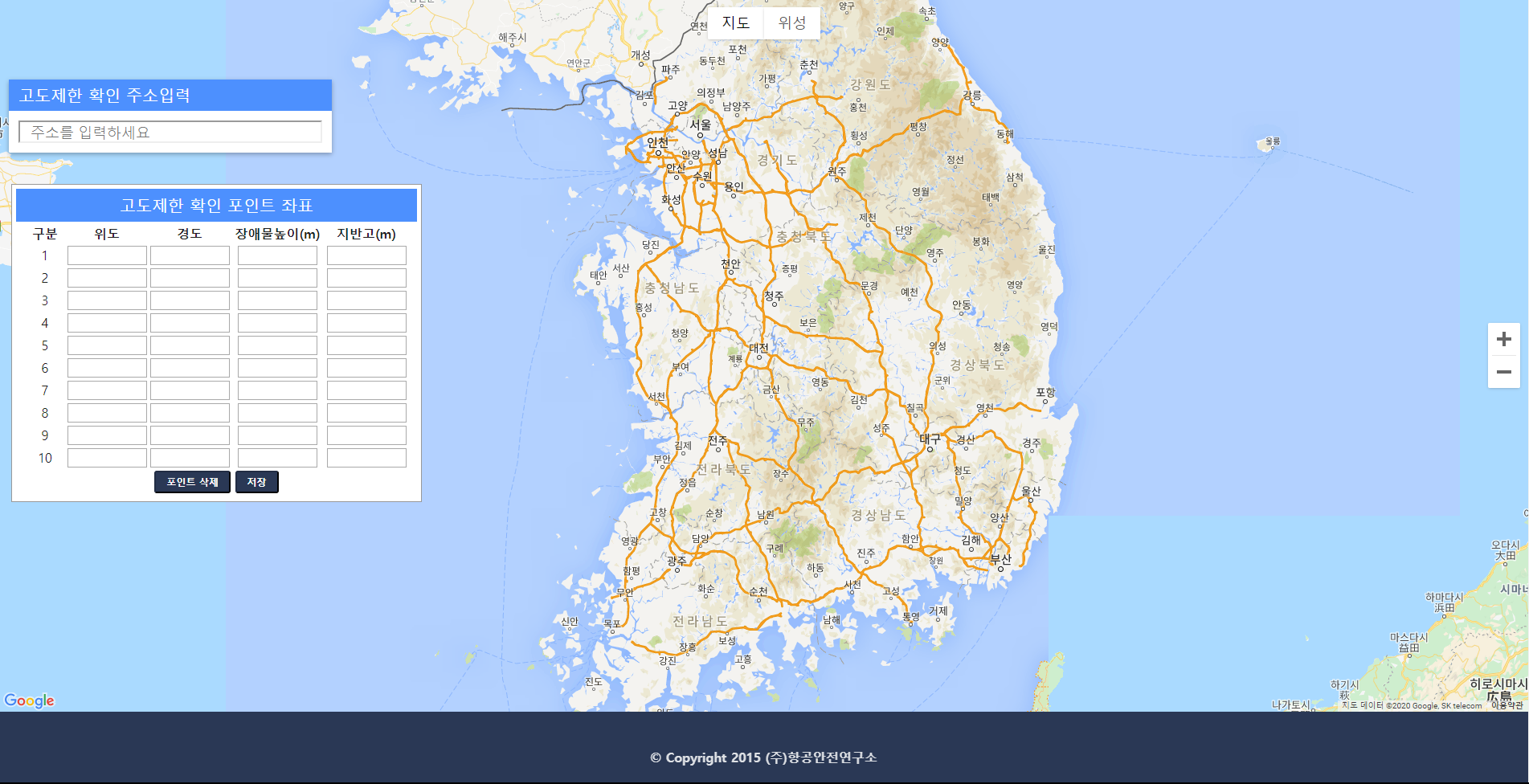

- 사업 부지 주소 또는 인근 주소 입력 후 키보드 "Enter" 키 누름

- 지도가 해당 주소지로 이동함

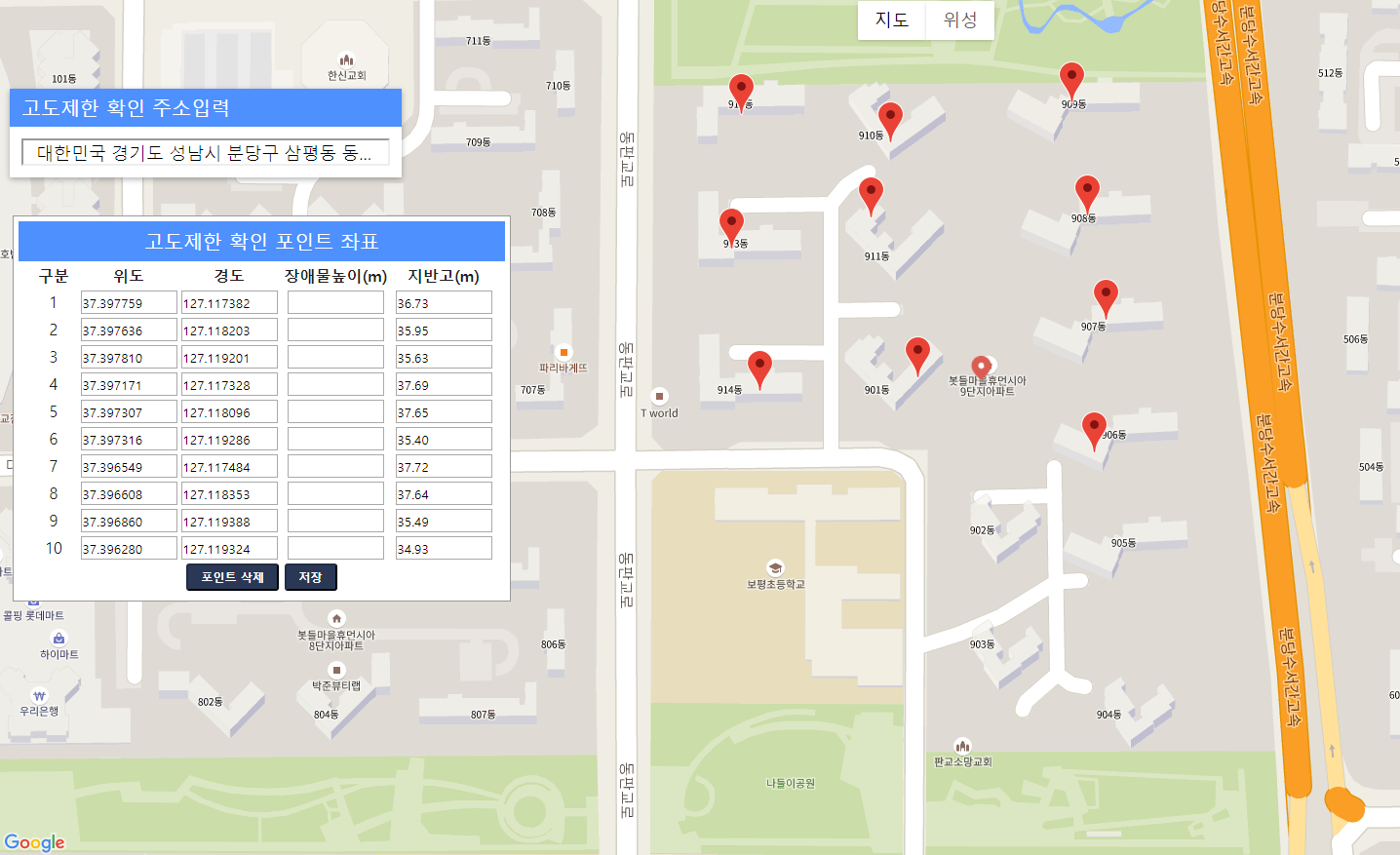

- 고도제한 확인을 원하는 위치에서 마우스 왼쪽 버튼 클릭

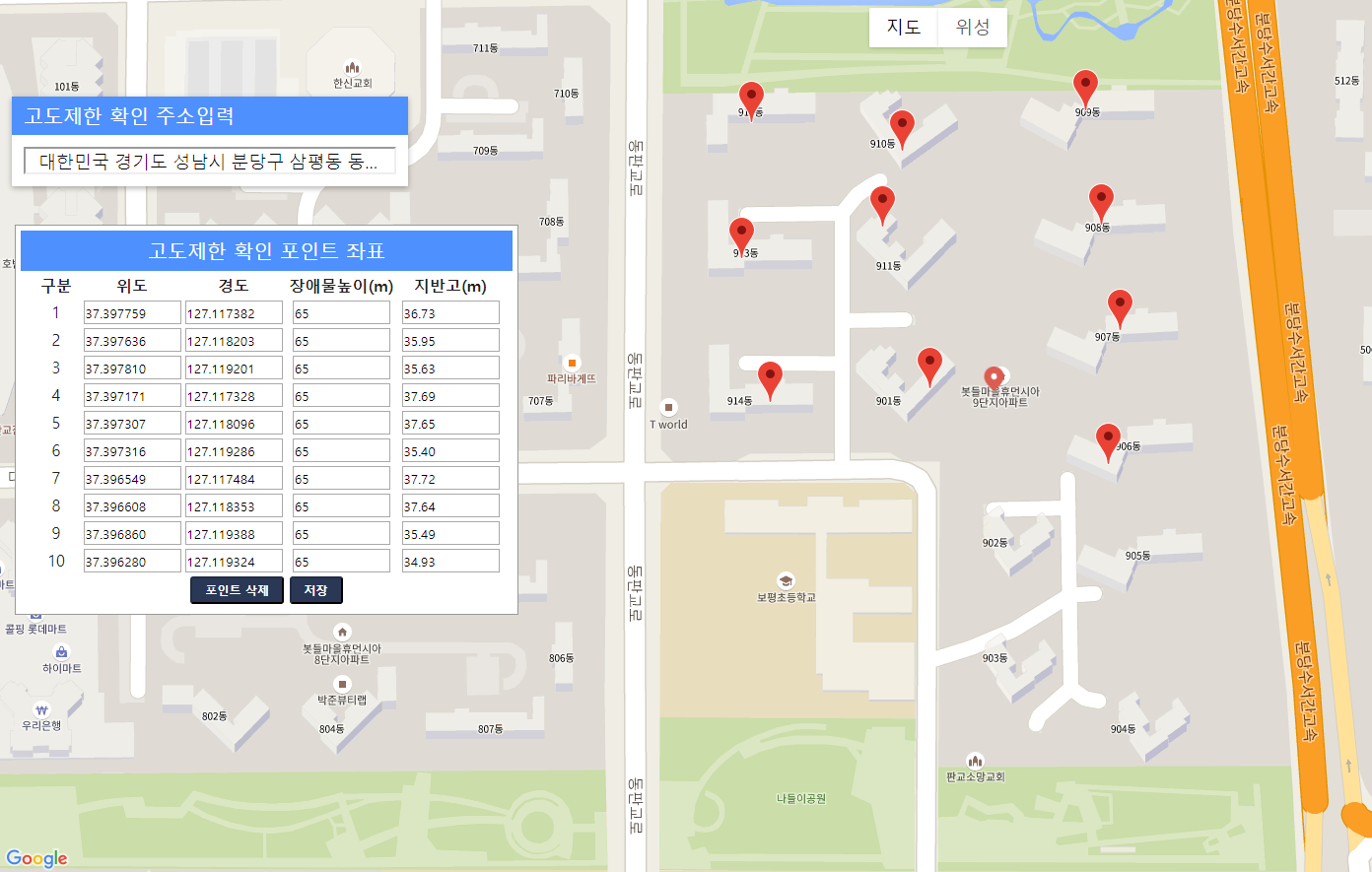

- 지도상에 마크가 생성되며, 동시에 포인트 좌표에 위도 및 경도, 지반고가 표시됨(포인트 좌표와 지반고 수정 가능)

※ 지반고는 구글맵에서 제공하는 지표면의 해발높이로서 국토정보원 지적도와 차이가 있을 수 있음

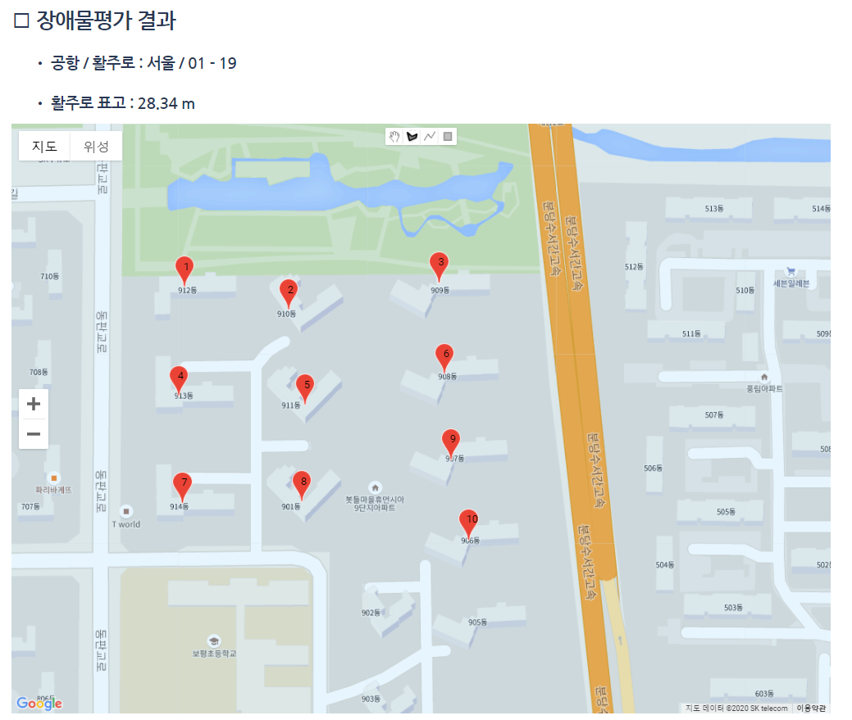

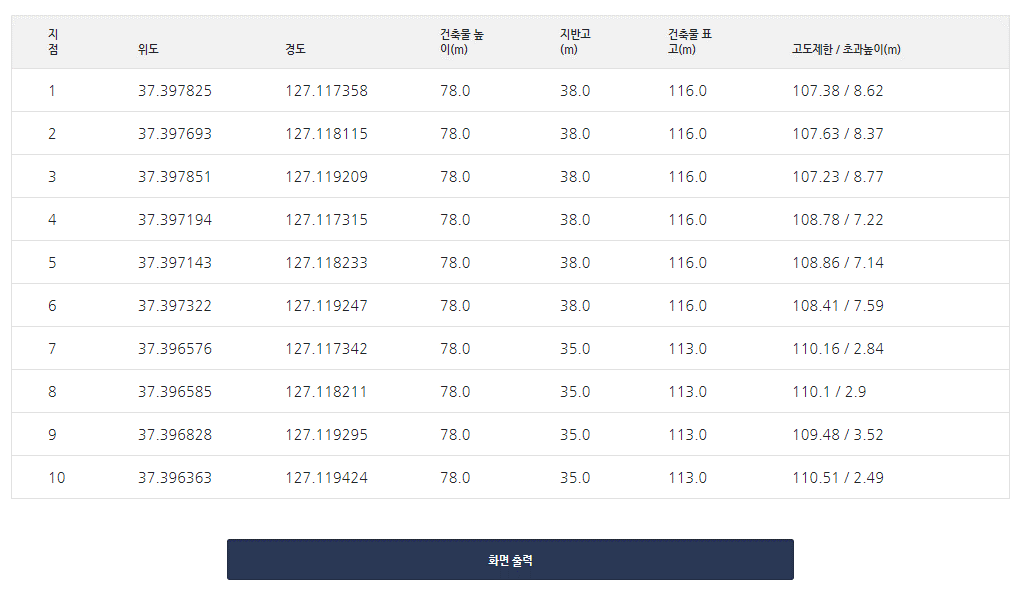

- 포인트 10개를 모두 지정해야 하며, 위치 지정 후 장애물의 최고 높이를 입력 후 저장함

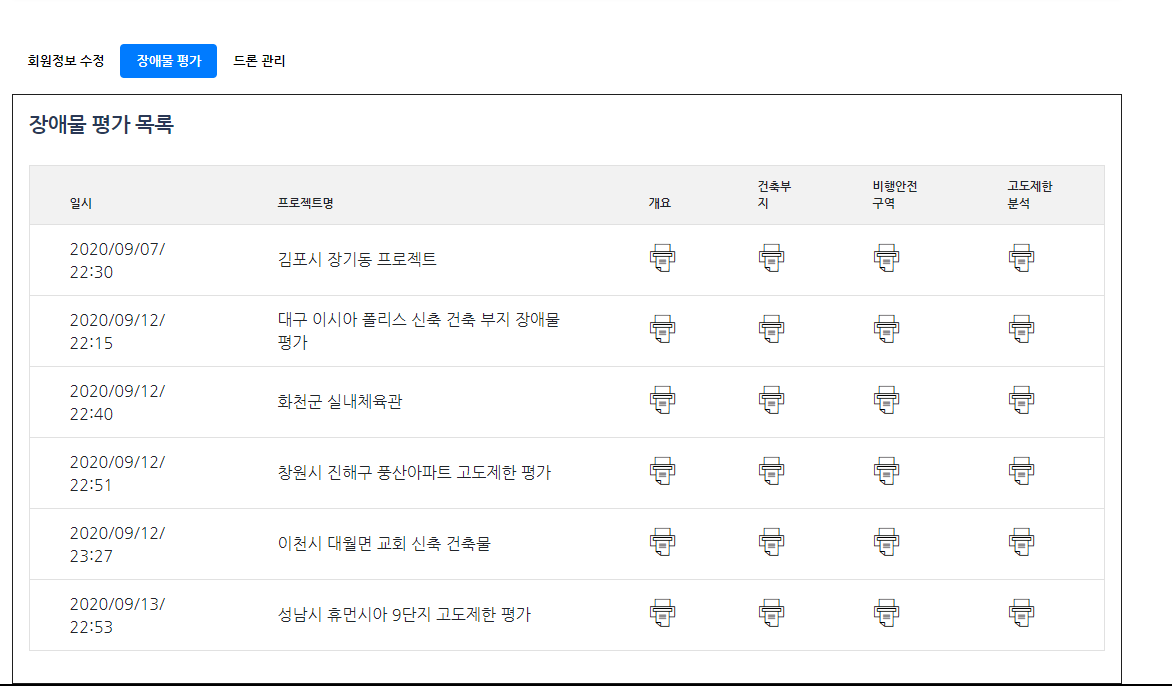

- 마이페이지(My Page)에서 장애물평가 탭을 클릭 시 프로젝트 목록이 표시됨
